| Malzeme Adı | Türü | - | - | - | - | Fiyat |
|---|
Ürün Açıklaması

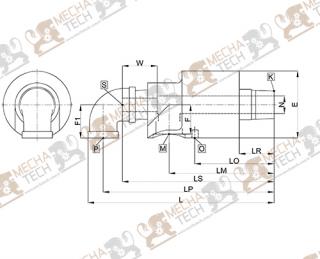

| K | M | P | S | W | E | F | F1 | O | LO | L | LP | LS | LM | LR | N | ||
| 15 | H15-1500-01R/L-500 | R1/2 | Rc1/2 | Rc1/2 | G1/8 | 25 | 55 | 25 | 28 | M6 | 81 | 158 | 143 | 125 | 91 | 30 | 12 |
| 20 | H20-1500-01R/L-501 | R3/4 | Rc3/4 | Rc1/2 | G1/4 | 32 | 62 | 28 | 31 | M6 | 89 | 172 | 158 | 140 | 97 | 32 | 16 |
| 25 | H25-1500-01R/L-502 | R1 | Rc3/4 | Rc1/2 | G3/8 | 26 | 74 | 35 | 33 | M8 | 93 | 177 | 162 | 144 | 102 | 32 | 20 |
| 32 | H32-1500-01R/L-503 | R1-1/4 | Rc1-1/4 | Rc1/2 | G1/2 | 32 | 90 | 38 | 35 | M8 | 104 | 220 | 203 | 179 | 129 | 42 | 30 |
| 40 | H40-1500-01R/L-504 | R1-1/2 | Rc1-1/2 | Rc3/4 | G3/4 | 36 | 95 | 41 | 38 | M8 | 110 | 235 | 218 | 189 | 132 | 42 | 35 |
| 50 | H50-1500-01R/L-505 | R2 | Rc1-1/2 | Rc1 | G1 | 40 | 122 | 51 | 44 | M8 | 129 | 311 | 290 | 253 | 183 | 61 | 48 |
| 65 | H65-1500-01R/L-506 | R2-1/2 | Rc2 | Rc1-1/4 | G1-1/4 | 53 | 156 | 68 | 52 | M10 | 154 | 370 | 345 | 297 | 207 | 68 | 60 |
| 80 | H80-1500-01R/L-507 | R3 | Rc2-1/2 | Rc2 | G2 | 49 | 158 | 81 | 62 | M10 | 149 | 412 | 376 | 318 | 229 | 80 | 75 |
| 90 | H90-1500-01R/L-508 | R3-1/2 | Rc2-1/3 | Rc2 | G2 | 49 | 158 | 81 | 62 | M10 | 149 | 412 | 376 | 318 | 229 | 80 | 78 |
Tasarım Özellikleri
Tasarım Özellikleri
- Küçük hacimli, hafif tasarım
- Radyal gövde bağlantısı
- Dövme bakır gövde
- Paslanmaz mil
Balanslı mekanik salmastra

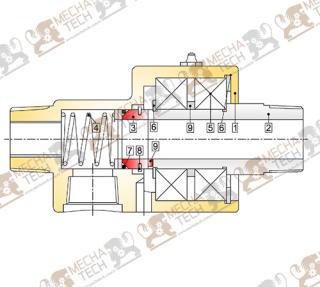

Parça Tanımları
Parça/Part List
- 1:Gövde/Housing:Dovme bakır/Forged copper
- 2:Mil/Shaft:Paslamaz çelik/Stainless steel
- 3:Sabit eleman/Staionary Seat:Karbon/Silisyum/Tungsten/B,Q2,U1
- 9:Döner Eleman/Rotary Sealing Ring:Silisyum,Tungsten,Paslanmaz/G,Q2,U1
- 4:Yay/Spring:Çelik/Steel
- 5: Rulman/Bearing:
- 6:Segman/circlip:Çelik/Steel
- 7: Oring/OringP,V,E
- 8:Pim/pin :çelik/Steel,Bakır,cooper
Çalışma Limitleri
Teknik Değerleri/Technical Parameters
- Sıcaklık/Tempreture:90℃
- Basınç/Pressure:≤1,6 Mpa
Maksium Hız/Max. Speed:200d/d -rpm-3000 d/d-rpm
