| Malzeme Adı | Türü | Çalışma Yüzeyleri | Kauçuk Tipi | Çap | Sabit Eleman | Fiyat |
|---|---|---|---|---|---|---|
| LN 103-10-B5VPFF | MEKANİK SALMASTRA | B5/V | Nbr | 10 | N/A |
$2.13
-%40
$1.28
|
| LN 103-12-B5VPFF | MEKANİK SALMASTRA | B5/V | Nbr | 12 | N/A |
$2.13
-%40
$1.28
|
| LN 103-14-B5VPFF | MEKANİK SALMASTRA | B5/V | Nbr | 14 | N/A |
$2.52
-%40
$1.51
|
| LN 103-17-B5VPFF | MEKANİK SALMASTRA | B5/V | Nbr | 17 | N/A |
$3.49
-%40
$2.09
|
| LN 103-18-B5VPFF | MEKANİK SALMASTRA | B5/V | Nbr | 18 | N/A |
$3.88
-%40
$2.33
|
| LN 103-16-B5VPFF | MEKANİK SALMASTRA | B5/V | Nbr | 16 | N/A |
$3.10
-%40
$1.86
|
Ürün Açıklaması

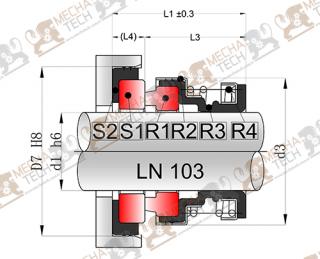

| Model | d1 | d3 | D7 | L1 | L3 | L4 |
| LN 103-10 | 10 | 22,5 | 26 | 20,5 | 15,5 | 5 |
| LN 103-12 | 12 | 22,5 | 26 | 20,5 | 15,5 | 5 |
| LN 103-12L | 12 | 22,5 | 26 | 20,5 | 15,5 | 7 |
| LN 103-14 | 14 | 28 | 30 | 20,5 | 15,5 | 5 |
| LN 103-16 | 16 | 30 | 35 | 20,5 | 15,5 | 5 |
| LN 103-17 | 17 | 30 | 35 | 20,5 | 15,5 | 5 |
| LN 103-18 | 18 | 30 | 35 | 20,5 | 15,5 | 5 |
Tasarım Özellikleri
Tasarım Özellikleri
- Körüklü, düz tek sarım yaylı tip salmastra
- Parallel spring seal with elastomeric bellow
- Balansız, dönme yönüne bağımsız
- Unbalanced, independent direction of rotation
Parça Tanımları
Parça ve Malzeme listesi /Part and Material List
- S1:Sabit Yüzeyi/Stationary Seat Face: V,Q2,U1,Q1
- S2:Kep/Cup:P,V,E
- R1: Döner Yüzeyi/Rotary Face:B,B5,Q2,Q1,U1
- R2:Yay Bileziği/Spring Collar:F,G
- R3: Körük/Bellow:P,V,E
- R4:Yay/Spring:F,G
Çalışma Limitleri
LN 103 Mekanik Salmastra/Mechanical Seal
Teknik Değerleri/Technical Parameters
- Sıcaklık:-20℃~120℃
- Basınç:≤0,4Mpa
- Çevresel Hız:≤5m/s
- Tempreture:-20℃~120℃
- Pressure:≤0,4Mpa
- Speed:≤5m/s
