Ürün Açıklaması

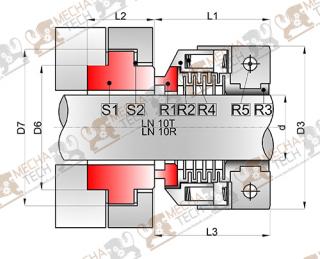

| LN 10R&LN 10T Dimensions(mm) | |||||
| d(inch) | D3(mm) | D6(mm) | D7(mm) | L1(mm) | L2(mm) |
| 1,000 | 60 | 42,86 | 54 | 33,2 | 17,6 |
| 1,125 | 67 | 50,8 | 65 | 36,2 | 27 |
| 1,250 | 69 | 53,98 | 68 | 37,2 | 27 |
| 1,375 | 72 | 57,15 | 71 | 38,2 | 27 |
| 1,500 | 76 | 63,5 | 78 | 38,2 | 27 |
| 1,625 | 80 | 66,68 | 81 | 40,2 | 27 |
| 1,750 | 84 | 69,85 | 84 | 40,2 | 27 |
| 1,875 | 86 | 73,03 | 87 | 43,2 | 27 |
| 2,000 | 90 | 79,38 | 97 | 43,2 | 33,3 |
Tasarım Özellikleri
Tasarım Özellikleri / Design Features
- Teflon körüklü dıştan montaj tip salmastra
- PTFE bellow type,externally mounted seal
- Balansız , dönme yönüne bağımsız
- Unbalanced, independent direction of rotation
- LN 10R/10T Crane® 10R/10T muadilidir.
- LN 10R/10T is replacement of Crane ® 10R/10T
Parça Tanımları
Parça ve Malzeme listesi /Part and Material List
- S1:Sabit Yüzeyi/Stationary Seat Face:V,Q2,Q1
- S2:Oring/oring:T
- R1: Döner Yüzeyi/Rotary Face:Y1,Y2,Q2,Q1,B
- R2:Kovan/Retainer:T,Y1,Y2
- R3: Oring/oring:T
- R4:Yay/Spring:F,G,M
- R5:Kelepçe/Clamp:G,F
Çalışma Limitleri
LN 10R/10T Mekanik Salmastra/Mechanical Seal
Teknik Değerleri/Technical Parameters
- Sıcaklık:-30℃~120℃
- Basınç:≤0,5 Mpa
- Çevresel Hız:≤10m/s
- Tempreture:-30℃~120℃
- Pressure:≤0,5 Mpa
- Speed:≤10m/s
