Ürün Açıklaması

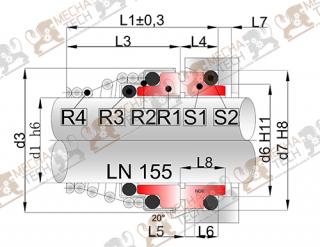

| Model | d1 | d3 | D6 | D7 | L1 | L3 | L4 |
| LN 155A-10 | 10 | 20 | 17 | 21 | 22 | 15 | 7 |
| LN 155A-12 | 12 | 22 | 19 | 23 | 23 | 18 | 7 |
| LN 155A-14 | 14 | 25 | 21 | 25 | 29 | 22 | 7 |
| LN 155A-16 | 16 | 29 | 23 | 27 | 30 | 23 | 7 |
| LN 155A-18 | 18 | 33 | 27 | 33 | 34 | 24 | 10 |
| LN 155A-20 | 20 | 33 | 29 | 35 | 35 | 25 | 10 |
| LN 155A-22 | 22 | 38 | 31 | 37 | 35 | 25 | 10 |
| LN 155A-24 | 24 | 38 | 33 | 39 | 37 | 27 | 10 |
| LN 155A-25 | 25 | 40 | 34 | 40 | 37 | 27 | 10 |
| LN 155A-28 | 28 | 46 | 37 | 43 | 39 | 29 | 10 |
| LN 155A-30 | 30 | 46 | 39 | 45 | 40 | 30 | 10 |
| LN 155A-32 | 32 | 46 | 42 | 48 | 40 | 30 | 10 |
| LN 155A-33 | 33 | 48 | 42 | 48 | 49 | 39 | 10 |
| LN 155A-35 | 35 | 50 | 44 | 50 | 49 | 39 | 10 |
| LN 155A-38 | 38 | 56 | 49 | 56 | 55 | 42 | 13 |
| LN 155A-40 | 40 | 58 | 51 | 58 | 55 | 42 | 13 |
| LN 155A-43 | 43 | 59 | 54 | 61 | 60 | 47 | 13 |
| LN 155A-45 | 45 | 61 | 56 | 63 | 60 | 47 | 13 |
| LN 155A-48 | 48 | 66 | 59 | 66 | 60 | 47 | 13 |
| LN 155A-50 | 50 | 70 | 62 | 70 | 60 | 46 | 14 |
Tasarım Özellikleri
Tasarım Özellikleri
- Oringli, konik yaylı tip salmastra
- Tapper spring seal with oring
- Balansız, dönme yönüne bağımlı
- Unbalanced, dependent direction of rotation
- AES®T04 DIN, Uniten®3, Vulcan® Type 13 DIN muadilidir.
- Replacement of AES® T04, Uniten® 3, Vulcan® Type 13 DIN
Parça Tanımları
Parça ve Malzeme listesi /Part and Material List
- S1:Sabit Yüzeyi/Stationary Seat Face: B,B5,Q2,Q1,U1
- S2:Oring/oring:P,V,E
- R1: Döner Yüzeyi/Rotary Face: V,Q2,U1,Q1
- R2:Yay Bileziği/Spring Collar:F,G
- R3: Oring/Oring:P,V,E
- R4:Yay/Spring:F,G
Çalışma Limitleri

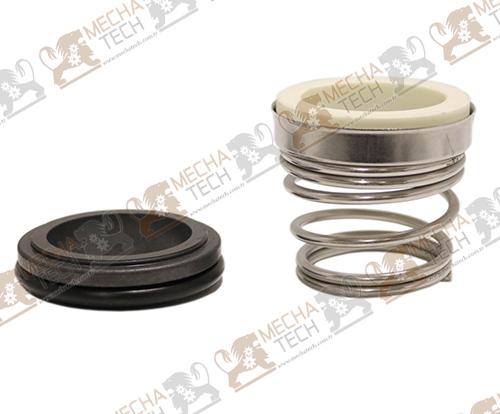

LN 155A Mekanik Salmastra/Mechanical Seal
Teknik Değerleri/Technical Parameters
- Sıcaklık:-40℃~160℃
- Basınç:≤1,0Mpa
- Çevresel Hız:≤20m/s
- Tempreture:-40℃~160℃
- Pressure:≤1,0Mpa
- Speed:≤20m/s
