LN 158B LN 158B

LN 158B

Beğen
Kategori: Mekanik Salmastralar Standart Mekanik Salmastralar Kurt Yaylı Salmastralar LN 158B
Özellikler
  • Marka: Mechatech
$0 ~ $0 Aralığında
( 0 Yorum )
Ürün Seç

500TL ve üzeri kargo bedava


Malzeme Adı Türü Çalışma Yüzeyleri Kauçuk Tipi Çap Sabit Eleman Fiyat

Ürün Açıklaması

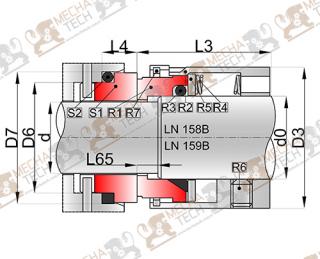

LN 158B/159B Ölçüleri/Dimensions(mm)
Size d d0 D3 D6 D7 L3 L4 L8 L65
14 14 18 32 21 25 30,5 12 18,5 6
16 16 20 34 23 27 30,5 12 18,5 6
18 18 22 36 23 33 31,5 13,5 20,5 6,5
20 20 24 38 29 35 31,5 13,5 20,5 6,5
22 22 26 40 31 37 31,5 13,5 20,5 6,5
24 24 28 42 33 39 34,2 13,3 20,3 6,7
25 25 30 44 34 40 34,5 13 20 7
28 28 33 47 37 43 37,5 12,5 19,5 7,5
30 30 35 49 39 45 38 12 19 8
32 32 38 54 42 48 38 12 19 8
33 33 38 54 42 48 38 12 19 8
35 35 40 56 44 50 38 12 19 8
38 38 43 59 49 56 39,5 13 20 10
40 40 45 61 51 58 39,5 13 20 10
43 43 48 64 54 61 39,5 13 20 10
45 45 50 66 56 63 39,5 13 20 10
48 48 53 69 59 66 39,5 13 20 10
50 50 55 71 62 70 44 13,5 20,5 11,5
53 53 58 78 65 73 44 13,5 20,5 11,5
55 55 60 80 67 75 44 13,5 20,5 11,5
58 58 63 83 70 78 49 13,5 20,5 11,5
60 60 65 85 72 80 49 13,5 20,5 11,5
63 63 68 88 75 83 49 13,5 20,5 11,5
65 65 70 90 77 85 49 13,5 20,5 11,5
70 70 75 95 83 92 55 14,5 21,5 13,5
75 75 80 104 88 97 55 14,5 21,5 13,5
80 80 85 109 95 105 55 15 22 13
85 85 90 114

Tasarım Özellikleri

Tasarım Özellikleri / Design Features

  • Oringli, kurt yaylı tip salmastra
  • Oring type, multiple spring seal
  • Balanslı, dönme yönüne bağımsız
  • Balanced, independent direction of rotation
  • LN 158B/159B Crane®  58B/59B muadilidir.
  • LN 158B/159B is replacement of Crane® 58B/59B

Parça Tanımları

Parça ve Malzeme listesi /Part and Material List

  • S1:Sabit Yüzeyi/Stationary Seat Face: V,Q2,U1,Q1
  • S2:Oring-Kama/Oring-wedge:P,V,E,T,K
  • R1: Döner Yüzeyi/Rotary Face:B,A,Q2,Q1,U1
  • R2:Kovan/Retainer:F,G
  • R3: Oring/Oring:P,V,E,T,K
  • R4:Yay/Spring:F,G,M
  • R5:Pul/Plate:F,G
  • R6:Setskur/Set screw:G,F
  • R7:Segman/Circlip

Çalışma Limitleri

LN 158B/159B Mekanik Salmastra/Mechanical Seal

Teknik Değerleri/Technical Parameters

  • Sıcaklık/Tempreture:-30℃~200℃(LN158B)
  • Basınç/Pressure:≤5,2Mpa(LN158B)
  • Çevresel Hız/Speed:≤25m/s(LN158B)
  • Sıcaklık/Tempreture:-30℃~260℃(LN159B)
  • Basınç/Pressure:≤5,2Mpa(LN159B)
  • Çevresel Hız/Speed:≤25m/s(LN159B)
