| Malzeme Adı | Türü | Çalışma Yüzeyleri | Kauçuk Tipi | Çap | Sabit Eleman | Fiyat |
|---|---|---|---|---|---|---|
| RF-159-18-Q2 | BASKI YÜZEYİ | Q2 | Q2 | 18 | ||
| RF-159-20-Q2 | BASKI YÜZEYİ | Q2 | Q2 | 20 | ||
| RF-159-25-Q2 | BASKI YÜZEYİ | Q2 | Q2 | 25 | ||
| RF-159-28-Q2 | BASKI YÜZEYİ | Q2 | Q2 | 28 | ||
| RF-159-30-Q2 | BASKI YÜZEYİ | Q2 | Q2 | 30 | ||
| RF-159-35-Q2 | BASKI YÜZEYİ | Q2 | Q2 | 35 | ||
| RF-159-40-Q2 | BASKI YÜZEYİ | Q2 | Q2 | 40 | ||
| RF-159-50-Q2 | BASKI YÜZEYİ | Q2 | Q2 | 50 | ||
| RF-159-60-Q2 | BASKI YÜZEYİ | Q2 | Q2 | 60 | ||
| RF-159-70-Q2 | BASKI YÜZEYİ | Q2 | Q2 | 70 | ||
| LN 159-30/NP-Q2Q2TGG | MEKANİK SALMASTRA | Q2/Q2 | Viton | 30 | NP | |
| LN 159-30/N9-Q2Q1TGG | MEKANİK SALMASTRA | Q2/Q2 | Viton | 30 | N9 |
$129.52
-%40
$77.71
|
| LN 159-25/N9-Q2Q2TGG | MEKANİK SALMASTRA | Q2/Q2 | Viton | 25 | N9 |
$117.82
-%40
$70.69
|
| RF-159-18-B | BASKI YÜZEYİ | B | B | 18 |
$50.00
-%40
$30.00
|
|
| RF-159-20-B | BASKI YÜZEYİ | B | B | 20 |
$50.00
-%40
$30.00
|
|
| RF-159-22-B | BASKI YÜZEYİ | B | B | 22 |
$50.00
-%40
$30.00
|
|
| RF-159-25-B | BASKI YÜZEYİ | B | B | 25 |
$50.00
-%40
$30.00
|
|
| RF-159-28-B | BASKI YÜZEYİ | B | B | 28 |
$50.00
-%40
$30.00
|
|
| RF-159-30-B | BASKI YÜZEYİ | B | B | 30 |
$50.00
-%40
$30.00
|
|
| RF-159-32-B | BASKI YÜZEYİ | B | B | 32 |
$50.00
-%40
$30.00
|
|
| RF-159-35-B | BASKI YÜZEYİ | B | B | 35 |
$50.00
-%40
$30.00
|
|
| RF-159-38-B | BASKI YÜZEYİ | B | B | 38 |
$50.00
-%40
$30.00
|
|
| RF-159-40-B | BASKI YÜZEYİ | B | B | 40 |
$50.00
-%40
$30.00
|
|
| RF-159-43-B | BASKI YÜZEYİ | B | B | 43 |
$50.00
-%40
$30.00
|
|
| RF-159-45-B | BASKI YÜZEYİ | B | B | 45 |
$50.00
-%40
$30.00
|
|
| RF-159-48-B | BASKI YÜZEYİ | B | B | 48 |
$50.00
-%40
$30.00
|
|
| RF-159-50-B | BASKI YÜZEYİ | B | B | 50 |
$50.00
-%40
$30.00
|
|
| RF-159-53-B | BASKI YÜZEYİ | B | B | 53 |
$50.00
-%40
$30.00
|
|
| RF-159-55-B | BASKI YÜZEYİ | B | B | 55 |
$50.00
-%40
$30.00
|
|
| RF-159-58-B | BASKI YÜZEYİ | B | B | 58 |
$50.00
-%40
$30.00
|
|
| RF-159-60-B | BASKI YÜZEYİ | B | B | 60 |
$50.00
-%40
$30.00
|
|
| RF-159-65-B | BASKI YÜZEYİ | B | B | 65 |
$50.00
-%40
$30.00
|
|
| RF-159-70-B | BASKI YÜZEYİ | B | B | 70 |
$50.00
-%40
$30.00
|
|
| RF-159-75-B | BASKI YÜZEYİ | B | B | 75 |
$50.00
-%40
$30.00
|
|
| LN 159-35/N9-BQ2TGG | MEKANİK SALMASTRA | Q2/Q2 | Viton | 30 | N9 | |
| LN 159-50/N9-BQ2TGG | MEKANİK SALMASTRA | Q2/Q2 | Viton | 30 | N9 |
$172.08
-%40
$103.25
|
| LN 159-60/N9-BQ2TGG | MEKANİK SALMASTRA | Q2/Q2 | Viton | 30 | N9 |
$228.96
-%40
$137.38
|
| LN 159-65/N9-BQ2TGG | MEKANİK SALMASTRA | Q2/Q2 | Viton | 30 | N9 |
$257.43
-%40
$154.46
|
| LN 159-45/N9-BQ2TGG | MEKANİK SALMASTRA | Q2/Q2 | Viton | 30 | N9 |
$149.77
-%40
$89.86
|
Ürün Açıklaması

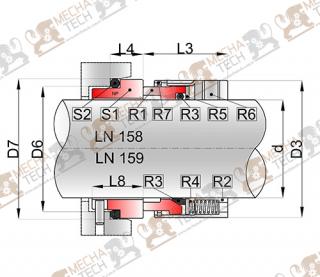

| LN 158/159 Ölçüleri/ Dimensions(mm) | |||||||
| Size | d | D3 | D6 | D7 | L3 | L4 | L8 |
| 14 | 14 | 24 | 21 | 25 | 23 | 12 | 18,5 |
| 16 | 16 | 26 | 23 | 27 | 23 | 12 | 18,5 |
| 18 | 18 | 32 | 27 | 33 | 24 | 13,5 | 20,5 |
| 20 | 20 | 34 | 29 | 35 | 24 | 13,5 | 20,5 |
| 22 | 22 | 36 | 31 | 37 | 24 | 13,5 | 20,5 |
| 24 | 24 | 38 | 33 | 39 | 26,7 | 13,3 | 20,3 |
| 25 | 25 | 39 | 34 | 40 | 27 | 13 | 20 |
| 28 | 28 | 42 | 37 | 43 | 30 | 12,5 | 19,5 |
| 30 | 30 | 44 | 39 | 45 | 30,5 | 12 | 19 |
| 32 | 32 | 46 | 42 | 48 | 30,5 | 12 | 19 |
| 33 | 33 | 47 | 42 | 48 | 30,5 | 12 | 19 |
| 35 | 35 | 49 | 44 | 50 | 30,5 | 12 | 19 |
| 38 | 38 | 54 | 49 | 56 | 32 | 13 | 20 |
| 40 | 40 | 56 | 51 | 58 | 32 | 13 | 20 |
| 43 | 43 | 59 | 54 | 61 | 32 | 13 | 20 |
| 45 | 45 | 61 | 56 | 63 | 32 | 13 | 20 |
| 48 | 48 | 64 | 59 | 66 | 32 | 13 | 20 |
| 50 | 50 | 66 | 62 | 70 | 34 | 13,5 | 20,5 |
| 53 | 53 | 69 | 65 | 73 | 34 | 13,5 | 20,5 |
| 55 | 55 | 71 | 67 | 75 | 34 | 13,5 | 20,5 |
| 58 | 58 | 78 | 70 | 78 | 39 | 13,5 | 20,5 |
| 60 | 60 | 80 | 72 | 80 | 39 | 13,5 | 20,5 |
| 63 | 63 | 93 | 75 | 83 | 39 | 13,5 | 20,5 |
| 65 | 65 | 85 | 77 | 85 | 39 | 13,5 | 20,5 |
| 68 | 68 | 88 | 81 | 90 | 39 | 13,5 | 20,5 |
| 70 | 70 | 90 | 83 | 92 | 45 | 14,5 | 21,5 |
| 75 | 75 | 95 | 88 | 97 | 45 | 14,5 | 21,5 |
| 80 | 80 | 104 | 95 | 105 | 45 | 15 | 22 |
| 85 | 85 | 109 | 100 | 110 | 45 | 15 | 22 |
| 90 | 90 | 114 | 105 | 115 | 50 | 15 | 22 |
| 95 | 95 | 119 | 110 | 120 | 50 | 15 | 22 |
| 100 | 100 | 124 | 115 | 125 | 50 | 15 | 22 |
Tasarım Özellikleri
Tasarım Özellikleri / Design Features
- Oringli, kurt yaylı tip salmastra
- Oring type, multiple spring seal
- Balansız, dönme yönüne bağımsız
- Unbalanced, independent direction of rotation
- LN 158/159 Crane® 58U/59U muadilidir.
- LN 158/159 is replacement of Crane® 58U/59U
Parça Tanımları
Parça ve Malzeme listesi /Part and Material List
- S1:Sabit Yüzeyi/Stationary Seat Face: V,Q2,U1,Q1
- S2:Oring-Kama/Oring-wedge:P,V,E,T,K
- R1: Döner Yüzeyi/Rotary Face:B,A,Q2,Q1,U1
- R2:Kovan/Retainer:F,G
- R3: Oring/Oring:P,V,E,T,K
- R4:Yay/Spring:F,G,M
- R5:Pul/Plate:F,G
- R6:Setskur/Set screw:G,F
- R7:Segman/Circlip
Çalışma Limitleri
LN 158/159 Mekanik Salmastra/Mechanical Seal
Teknik Değerleri/Technical Parameters
- Sıcaklık/Tempreture:-30℃~200℃(LN158)
- Basınç/Pressure:≤1,8Mpa(LN158)
- Çevresel Hız/Speed:≤25m/s(LN158)
- Sıcaklık/Tempreture:-30℃~260℃(LN159)
- Basınç/Pressure:≤1,8Mpa(LN159)
Çevresel Hız/Speed:≤25m/s(LN159
