| Malzeme Adı | Türü | Çalışma Yüzeyleri | Kauçuk Tipi | Çap | Sabit Eleman | Fiyat |
|---|---|---|---|---|---|---|
| LN 170-14-B5VPFF | MEKANİK SALMASTRA | B5/V | Viton | 14 | N/A |
$5.82
-%40
$3.49
|
| LN 170-16-B5VPFF | MEKANİK SALMASTRA | B5/V | Viton | 16 | N/A |
$5.82
-%40
$3.49
|
| LN 170-15-B5VPFF | MEKANİK SALMASTRA | B5/V | Viton | 15 | N/A |
$5.82
-%40
$3.49
|
Ürün Açıklaması
| Model | d1 | d3 | D7 | L1 | L3 | L4 |
| LN 170-13 | 13 | 32 | 29,5 | 32 | 24 | 6,5 |
| LN 170-14 | 14 | 32 | 29,5 | 32 | 24,5 | 7,5 |
| LN 170-15 | 15 | 32 | 29,5 | 32 | 24,5 | 7,5 |
| LN 170-16 | 16 | 32 | 29,5 | 32 | 24,5 | 7,5 |
| LN 170-20 | 20 | 37 | 35 | 20 | 14,3 | 4,2 |
| LN 170-25 | 25 | 44,2 | 40 | 22 | 16 | 4,5 |
| LN 170-30 | 30 | 48,6 | 45 | 24 | 17,5 | 5 |
| LN 170-35 | 35 | 54 | 50 | 26 | 19 | 5,5 |
| LN 170-40 | 40 | 60,4 | 58 | 28 | 20 | 6,5 |
Tasarım Özellikleri
Tasarım Özellikleri
- Diyaframlı, düz tek sarım yaylı tip salmastra
- Parallel spring seal with diaphragm
- Balansız, dönme yönüne bağımsız
- Unbalanced, independent direction of rotation

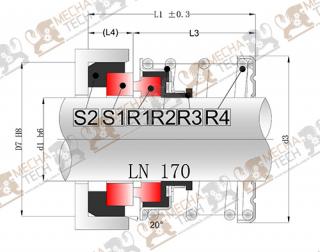

Parça Tanımları
Parça ve Malzeme listesi /Part and Material List
- S1:Sabit Yüzeyi/Stationary Seat Face: V,Q2,U1,Q1
- S2:Kep/Cup:P,V,E
- R1: Döner Yüzeyi/Rotary Face:B,B5,Q2,Q1,U1
- R2:Yay Bileziği/Spring Collar:F,G
- R3: Diyafram/diaphragm:P,V,E
- R4:Yay/Spring:F,G
Çalışma Limitleri
LN 170 Mekanik Salmastra/Mechanical Seal
Teknik Değerleri/Technical Parameters
- Sıcaklık:-20℃~100℃
- Basınç:≤0,7Mpa
- Çevresel Hız:≤5m/s
- Tempreture:-20℃~100℃
- Pressure:≤0,7Mpa
Speed:≤5m/
