| Malzeme Adı | Türü | - | - | - | - | Fiyat |
|---|
Ürün Açıklaması

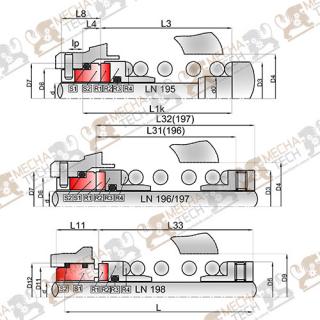

| d | D7 | D6 | D12 | D11 | D3/D5 | D4 | D9 | L1k | L3 | L31 | L32 | L33 | L8 | L11 | lp | d0 |
| 20 | 33,32 | 29,06 | 37 | 31 | 34,5 | 37 | 40 | 36,5 | 27,5 | 29,9 | 35,5 | 38 | 15 | 24 | 4 | 24 |
| 22 | 39 | 33 | 34,9 | 42 | 38 | 24 | ||||||||||
| 25 | 39,85 | 33,84 | 40 | 34 | 41 | 43 | 45 | 40 | 30 | 31,5 | 39 | 38 | 16 | 24 | 4 | 28,57 |
| 28 | 43,05 | 37,01 | 44 | 38 | 42 | 46 | 48 | 41,5 | 31,5 | 33 | 41 | 40 | 16 | 24 | 4 | 31,75 |
| 30 | 44,63 | 38,61 | 47 | 41 | 45,5 | 47,5 | 53 | 41,5 | 31,5 | 33 | 41 | 40 | 16 | 26 | 4 | 33,32 |
| 32 | 46,32 | 40,28 | 48 | 42 | 47 | 49 | 55 | 44,5 | 34,5 | 36 | 44 | 40 | 16 | 26 | 4 | 34,92 |
| 35 | 49,48 | 43,46 | 51 | 445 | 50 | 52,5 | 58 | 47,5 | 37,5 | 39 | 47 | 40 | 16 | 26 | 4 | 38,1 |
| 38 | 52,56 | 46,63 | 54 | 48 | 53 | 55,5 | 62 | 47,5 | 37,5 | 39 | 47 | 45 | 16 | 26 | 4 | 42,88 |
| 40 | 54,25 | 48,13 | 57 | 51 | 55 | 57 | 64 | 47,5 | 37,5 | 39 | 47 | 45 | 16 | 26 | 4 | 44,45 |
| 42 | 55,83 | 49,81 | 60,5 | 54,5 | 55,5 | 58,5 | 66 | 47,5 | 37,5 | 39 | 47 | 50 | 16 | 26 | 4 | 46,02 |
| 45 | 59,02 | 52,98 | 61 | 55 | 60 | 62 | 69 | 47,5 | 37,5 | 39 | 47 | 50 | 16 | 26 | 4 | 49,02 |
| 48 | 64 | 58 | 61,9 | 72 | 55 | 26 | ||||||||||
| 50 | 65,37 | 59,33 | 67 | 61 | 66 | 68,5 | 75 | 55,5 | 45,5 | 47 | 58,5 | 55 | 18 | 26 | 5 | 53,97 |
| 52 | 70 | 64 | 68 | 77 | 58 | 26 | ||||||||||
| 55 | 70,03 | 64,01 | 73 | 67 | 71 | 73 | 80 | 57 | 47 | 48,5 | 60 | 58 | 18 | 26 | 5 | 58,72 |
| 58 | 76 |
Tasarım Özellikleri
Tasarım Özellikleri / Design Features
- Oringli, düz yaylı tip salmastra
- Oring type,parellel spring seal
- Balansız , dönme yönüne bağımsız
- Unbalanced, independent direction of rotation
- LN 195/196/197/198 Vulcan® 95/96/97/98 muadilidir.
- LN 195/196/197/198 is replacement of Vulcan ® 95/96/97/98
Parça Tanımları
Parça ve Malzeme listesi /Part and Material List
- S1:Sabit Yüzeyi/Stationary Seat Face:B,A,Q2,U1,Q1
- S2:Oring/oring:P,V,E
- R1: Döner Yüzeyi/Rotary Face:Q2,Q1,U1
- R2:Kovan/Retainer:F,G
- R3: Oring/oring:P,V,E
- R4:Yay/Spring:F,G
- R5:Setskur/Set screw:G,F
Çalışma Limitleri

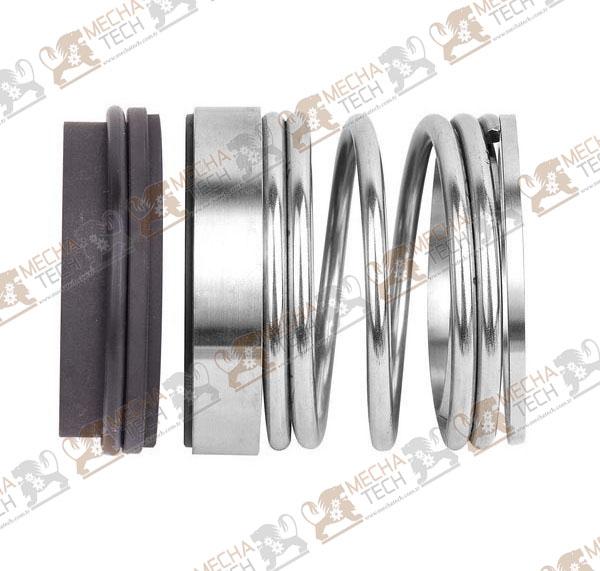

LN 195/196/197/198 Mekanik Salmastra/Mechanical Seal
Teknik Değerleri/Technical Parameters
- Sıcaklık:-30℃~200℃
- Basınç:≤1,0 Mpa
- Çevresel Hız:≤20m/s
- Tempreture:-30℃~200℃
- Pressure:≤1,0 Mpa
- Speed:≤20m/s
