| Malzeme Adı | Türü | Çalışma Yüzeyleri | Kauçuk Tipi | Çap | Sabit Eleman | Fiyat |
|---|---|---|---|---|---|---|
| LN 303-5/8"-B5VPFF | MEKANİK SALMASTRA | B5/V | Nbr | 5/8 | N/A |
$6.71
-%40
$4.03
|
| LN 303-12-B5VPFF | MEKANİK SALMASTRA | B5/V | Nbr | 12 | N/A |
$5.59
-%40
$3.35
|
| LN 303-14-B5VPFF | MEKANİK SALMASTRA | B5/V | Nbr | 14 | N/A |
$6.26
-%40
$3.76
|
| LN 303-3/4"-B5VPFF | MEKANİK SALMASTRA | B5/V | Nbr | 3/4 | N/A |
$10.07
-%40
$6.04
|
Ürün Açıklaması
| d1 | D7 | L1 | L4 | d1 | d3 | D7 | L1 | L3 | L4 | |||
| LN 303-10 | 10 | 21 | 21,00 | 5,0 | LN 303-12 | 12 | 23,3 | 24 | 20,80 | 16,3 | 4,5 | |
| LN 303-12B | 12 | 23 | 21,00 | 5,5 | LN 303-14 | 14 | 30,4 | 30 | 27,10 | 18,6 | 8,5 | |
| LN 303-14B | 14 | 25 | 21 | 5,5 | LN 303-3/8" | 9,525 | 23,29 | 22,225 | 23,8 | 16,7 | 7,1 | |
| LN 303-16 | 16 | 27 | 21,00 | 5,5 | LN 303-7/16" | 11,11 | 23,29 | 25,4 | 24,6 | 16,7 | 7,9 | |
| LN 303-18 | 18 | 33 | 27 | 8,5 | LN 303-1/2" | 12,7 | 23,29 | 25,4 | 24,6 | 16,7 | 7,9 | |
| LN 303-20 | 20 | 35 | 29 | 8,5 | LN 303-5/8" | 15,875 | 30,4 | 30 | 27,10 | 18,6 | 8,5 | |
| LN 303-22 | 22 | 37 | 29 | 8,5 | LN 303-3/4" | 19,05 | 33 | 34,925 | 28,00 | 17,7 | 10,3 | |
| LN 303-25 | 25 | 40 | 31 | 10,5 | LN 303-7/8" | 22,225 | 36,3 | 38,1 | 30,9 | 20,6 | 10,3 | |
| LN 303-28 | 28 | 43 | 34 | 9 | LN 303-1" | 25,4 | 39,42 | 41,275 | 31,7 | 20,6 | 11,1 | |
| LN 303-30 | 30 | 45 | 34 | 9 | LN 303-1 1/8" | 28,58 | 42 | 44,45 | 36,1 | 25 | 11,1 | |
| LN 303-32 | 32 | 48 | 44 | 11 | LN 303-1 1/4" | 31,75 | 46 | 47,63 | 44,1 | 33 | 11,1 | |
| LN 303-35 | 35 | 50 | 44 | 11 | LN 303-1 3/8" | 34,93 | 49 | 50,8 | 44,1 | 33 | 11,1 | |
| LN 303-38 | 38 | 56 | 44 | 11 | LN 303-1 1/2" | 38,1 | 56 | 53,98 | 44,1 | 33 | 11,1 | |
| LN 303-40 | 40 | 58 | 45 | 12 | LN 303-1 5/8" | 41,28 | 58 | 60,33 | 45,7 | 33 | 12,7 | |
| LN 303-45 | 45 | 63 | 50 | 12 | LN 303-1 3/4" | 44,45 | 61 | 63,5 | 50,7 | 38 | 12,7 | |
| LN 303-50 | 50 | 70 | 50 | 12 | LN 303-1 7/8" | 47,63 | 64 | 66,68 | 50,7 | 38 | 12,7 | |
| LN 303-2" | 50,8 | 66 | 69,85 | 50,7 | 38 | 12,7 |
Tasarım Özellikleri
Tasarım Özellikleri
- Körüklü, düz tek sarım yaylı tip salmastra
- Parallel spring seal with elastomeric bellow
- Balansız, dönme yönüne bağımsız
- Unbalanced, independent direction of rotation
- Pac® Type16 muadilidir.
- Replacement of Pac® Type 16.

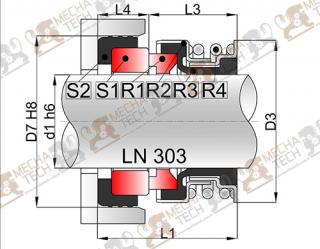

Parça Tanımları
Parça ve Malzeme listesi /Part and Material List
- S1:Sabit Yüzeyi/Stationary Seat Face: V,Q2,Q1
- S2:Kep/Cup:P,V,E
- R1: Döner Yüzeyi/Rotary Face:B,B5,Q2,Q1
- R2:Yay Bileziği/Spring Collar:F,G
- R3: Körük/bellow:P,V,E
- R4:Yay/Spring:F,G
Çalışma Limitleri
LN 303 Mekanik Salmastra/Mechanical Seal
Teknik Değerleri/Technical Parameters
- Sıcaklık:-20℃~180℃
- Basınç:≤1,0Mpa
- Çevresel Hız:≤10m/s
- Tempreture:-20℃~180℃
- Pressure:≤1,0Mpa
- Speed:≤10m/s
