| Malzeme Adı | Türü | Çalışma Yüzeyleri | Kauçuk Tipi | Çap | Sabit Eleman | Fiyat |
|---|
Ürün Açıklaması
| D1 | D2 | D7 | D6 | D3 | D4 | L3 | L2 | L65 |
| (inch) | (max) | (min) | ||||||
| 1 | 0,875 | 1,265 | 1,312 | 1,5 | 1,75 | 1,875 | 0,437 | 0,343 |
| 1,125 | 1 | 1,75 | 1,437 | 1,625 | 1,875 | 1,937 | 0,437 | 0,343 |
| 1,25 | 1,125 | 1,875 | 1,563 | 1,812 | 2,062 | 1,937 | 0,437 | 0,343 |
| 1,375 | 1,25 | 2 | 1,687 | 1,87 | 2,125 | 2 | 0,437 | 0,343 |
| 1,5 | 1,375 | 2,125 | 1,813 | 2 | 2,25 | 2 | 0,437 | 0,343 |
| 1,625 | 1,5 | 2,375 | 2 | 2,25 | 2,5 | 2,375 | 0,5 | 0,437 |
| 1,75 | 1,625 | 2,5 | 2,125 | 2,375 | 2,625 | 2,375 | 0,5 | 0,437 |
| 1,875 | 1,75 | 2,625 | 2,25 | 2,5 | 2,75 | 2,5 | 0,5 | 0,437 |
| 2 | 1,875 | 2,75 | 2,375 | 2,625 | 2,937 | 2,5 | 0,5 | 0,437 |
| 2,125 | 2 | 3 | 2,375 | 2,812 | 3,125 | 2,75 | 0,562 | 0,5 |
| 2,25 | 2,125 | 3,125 | 2,437 | 2,937 | 3,25 | 2,75 | 0,562 | 0,5 |
| 2,375 | 2,25 | 3,25 | 2,563 | 3,062 | 3,375 | 2,875 | 0,562 | 0,5 |
| 2,5 | 2,375 | 3,375 | 2,687 | 3,187 | 3,5 | 2,875 | 0,562 | 0,5 |
| 2,625 | 2,5 | 3,375 | 2,812 | 3,375 | 3,75 | 3,125 | 0,625 | 0,562 |
| 2,75 | 2,625 | 3,5 | 2,937 | 3,5 | 3,875 | 3,125 | 0,625 | 0,562 |
| 2,875 | 2,75 | 3,75 | 3,062 | 3,625 | 4 | 3,25 | 0,625 | 0,562 |
| 3 | 2,875 | 3,875 | 3,187 | 3,75 | 4,187 | 3,25 | 0,625 | 0,562 |
| 3,125 | 2,875 | 4 | 3,312 | 4 | 4,437 | 3,5 | 0,781 | 0,625 |
| 3,25 | 3 | 4,125 | 3,437 | 4,125 | 4,562 | 3,5 | 0,781 | 0,625 |
| 3,375 | 3,125 | 4,25 | 3,562 | 4,25 | 4,687 | 3,5 | 0,781 | 0,625 |
| 3,5 | 3,25 | 4,375 | 3,687 | 4,375 | 4,812 | 3,5 | 0,781 | 0,625 |
| 3,625 | 3,375 | 4,5 | 3,806 | 4,5 | 4,937 | 3,625 | 0,781 | 0,625 |
| 3,75 | 3,5 | 4,625 | 3,937 | 4,625 | 5,062 | 3,625 | 0,781 | 0,625 |
| 3,875 | 3,75 | 4,75 | 4,062 | 4,75 | 5,187 | 3,75 | 0,781 | 0,625 |
| 4 | 3,875 | 4,875 | 4,187 | 4,875 | 5,312 | 3,75 | 0,781 | 0,625 |
Tasarım Özellikleri
Tasarım Özellikleri /Design Features
- Diyaframlı, düz yaylı tip salmastra
- Diaphragm type, parallel spring seal
- Balanslı, dönme yönüne bağımsız
- Balanced, independent direction of rotation
- Crane® Type1B(US) muadilidir.
- Replacement of Crane® Type 1B(US)

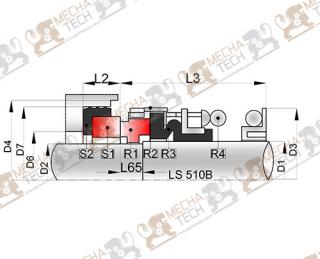

Parça Tanımları
Parça ve Malzeme listesi /Part and Material List
- S1:Sabit Yüzeyi/Stationary Seat Face: V,Q2,U1,Q1
- S2:Kep/Cup:P,V,E
- R1: Döner Yüzeyi/Rotary Face:B,A,Q2,Q1,U1
- R2:Kovan/Retainer:F,G
- R3: Diyafram/Diaphragm:P,V,E
- R4:Yay/Spring:F,G
- R5:Pul/washer:F,G
Çalışma Limitleri

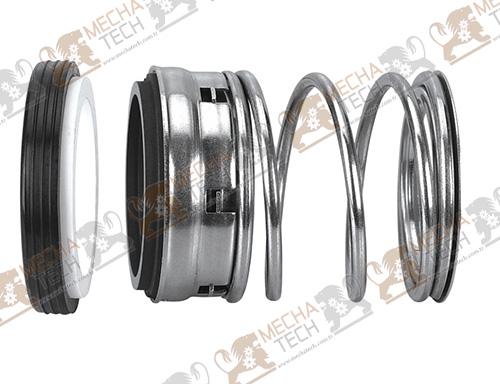

LS 510B Mekanik Salmastra/Mechanical Seal
Teknik Değerleri/Technical Parameters
- Sıcaklık:-30℃~200℃
- Basınç:≤2,5Mpa
- Çevresel Hız:≤15m/s
- Tempreture:-30℃~200℃
- Pressure:≤2,5Mpa
- Speed:≤15m/s
