| Malzeme Adı | Türü | Çalışma Yüzeyleri | Kauçuk Tipi | Çap | Sabit Eleman | Fiyat |
|---|
Ürün Açıklaması
| Size | d | D3 | D6 | D7 | D8 | L3 | L4 | L8 |
| 18 | 18 | 32 | 27 | 33 | 3 | 35 | 10 | 17 |
| 20 | 20 | 34 | 29 | 35 | 3 | 35 | 10 | 17 |
| 22 | 22 | 36 | 31 | 37 | 3 | 35 | 10 | 17 |
| 24 | 24 | 38 | 33 | 39 | 3 | 40 | 10 | 17 |
| 25 | 25 | 39 | 34 | 40 | 3 | 40 | 10 | 17 |
| 28 | 28 | 42 | 37 | 43 | 3 | 40 | 10 | 17 |
| 30 | 30 | 44 | 39 | 45 | 3 | 40 | 10 | 17 |
| 32 | 32 | 46 | 42 | 48 | 3 | 45 | 10 | 17 |
| 33 | 33 | 47 | 42 | 48 | 3 | 45 | 10 | 17 |
| 35 | 35 | 49 | 44 | 50 | 3 | 45 | 10 | 17 |
| 38 | 38 | 54 | 49 | 56 | 4 | 44 | 11 | 18 |
| 40 | 40 | 56 | 51 | 58 | 4 | 44 | 11 | 18 |
| 43 | 43 | 59 | 54 | 61 | 4 | 49 | 11 | 18 |
| 45 | 45 | 61 | 56 | 63 | 4 | 49 | 11 | 18 |
| 48 | 48 | 64 | 59 | 66 | 4 | 49 | 11 | 18 |
| 50 | 50 | 66 | 62 | 70 | 4 | 47 | 13 | 20 |
| 53 | 53 | 69 | 65 | 73 | 4 | 57 | 13 | 20 |
| 55 | 55 | 71 | 67 | 75 | 4 | 57 | 13 | 20 |
| 58 | 58 | 78 | 70 | 78 | 4 | 57 | 13 | 20 |
| 60 | 60 | 80 | 72 | 80 | 4 | 57 | 13 | 20 |
| 63 | 63 | 83 | 75 | 83 | 4 | 57 | 13 | 20 |
| 65 | 65 | 85 | 77 | 85 | 4 | 67 | 13 | 20 |
| 68 | 68 | 88 | 81 | 90 | 4 | 64,7 | 15,3 | 20 |
| 70 | 70 | 90 | 83 | 92 | 4 | 64,7 | 15,3 | 20 |
| 75 | 75 | 99 | 88 | 97 | 4 | 64,7 | 15,3 | 20 |
| 80 | 80 | 104 | 95 | 105 | 4 | 74,3 | 15,7 | 22,5 |
| 85 | 85 | 109 | 100 | 110 | 4 | 74,3 | 15,7 | 22,5 |
| 90 | 90 | 114 | 105 | 115 | 4 | 74,3 | 15,7 | 22,5 |
| 95 | 95 | 119 | 110 | 120 | 4 | 74,3 | 15,7 | 22,5 |
| 100 | 100 | 124 | 115 | 125 | 4 | 74,3 | 15,7 | 22,5 |
Tasarım Özellikleri
Tasarım Özellikleri / Design Features
- Oringli, düz yaylı tip salmastra
- Oring type,parellel spring seal
- Balansız , dönme yönüne bağımsız
- Unbalanced, independent direction of rotation
- LN 527 Sealol® 1527 muadilidir.
- LN 527 is replacement of Sealol ® 1527

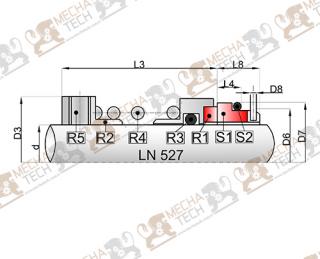

Parça Tanımları
Parça ve Malzeme listesi /Part and Material List
- S1:Sabit Yüzeyi/Stationary Seat Face:B,A,Q2,U1,Q1
- S2:Oring/oring:P,V,E
- R1: Döner Yüzeyi/Rotary Face:Q2,Q1,U1
- R2:Kovan/Retainer:F,G
- R3: Oring/oring:P,V,E
- R4:Yay/Spring:F,G
- R5:Setskur/Set screw:G,F
Çalışma Limitleri

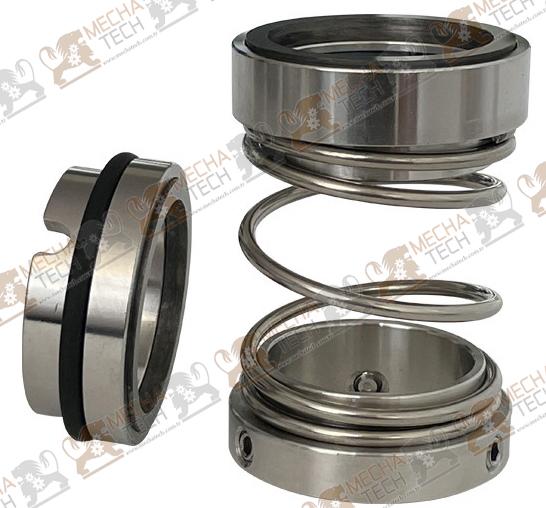

LN 527 Mekanik Salmastra/Mechanical Seal
Teknik Değerleri/Technical Parameters
- Sıcaklık:-30℃~180℃
- Basınç:≤1,0 Mpa
- Çevresel Hız:≤15m/s
- Tempreture:-30℃~180℃
- Pressure:≤1,0 Mpa
- Speed:≤15m/s
