10 YILLIK TECRÜBE

product image
LN CTXD LN CTXD

LN CTXD

Beğen
Kategori: Mekanik Salmastralar Kartuş Tipi Salmastralar LN CTXD
Özellikler
  • Marka: Mechatech
$0 ~ $3005.14 Aralığında
( 0 Yorum )
Ürün Seç

500TL ve üzeri kargo bedava


Malzeme Adı Türü Çalışma Yüzeyleri Kauçuk Tipi Çap Sabit Eleman Fiyat
LN CTX-35D-BQ2/Q2Q2VGG MEKANİK SALMASTRA B/Q2-Q2/Q2 Viton 35 N/A
$1,634.53 -%40 $980.72
LN CTX-35S-Q2Q2VGG MEKANİK SALMASTRA Q2/Q2 Viton 35 N/A
$1,066.00 -%40 $639.60
LN CTX-50D-BQ2/Q2Q2VGG MEKANİK SALMASTRA B/Q2-Q2/Q2 Viton 50 N/A
$2,203.06 -%40 $1,321.84
LN CTX-55D-BQ2/Q2Q2VGG MEKANİK SALMASTRA B/Q2-Q2/Q2 Viton 55 N/A
$2,274.13 -%40 $1,364.48
LN CTX-25D-BQ2/Q2Q2VGG MEKANİK SALMASTRA B/Q2-Q2/Q2 Viton 25 N/A
$1,208.13 -%40 $724.88
LN CTX-28D-BQ2/Q2Q2VGG MEKANİK SALMASTRA B/Q2-Q2Q2 Viton 28 N/A
$1,279.20 -%40 $767.52
LN CTX-30D-BQ2/Q2Q2VGG MEKANİK SALMASTRA B/Q2-Q2/Q2 Viton 30 N/A
$1,350.26 -%40 $810.16
LN CTX-32D-BQ2/Q2Q2VGG MEKANİK SALMASTRA B/Q2-Q2/Q2 Viton 32 N/A
$1,492.39 -%40 $895.43
LN CTX-33D-BQ2/Q2Q2VGG MEKANİK SALMASTRA B/Q2-Q2/Q2 Viton 33 N/A
$1,492.39 -%40 $895.43
LN CTX-38D-BQ2/Q2Q2VGG MEKANİK SALMASTRA B/Q2/Q2/Q2 Viton 38 N/A
$1,776.66 -%40 $1,066.00
LN CTX-40D-BQ2/Q2Q2VGG MEKANİK SALMASTRA B/Q2-Q2/Q2 Viton 40 N/A
$1,890.37 -%40 $1,134.22
LN CTX-43D-BQ2/Q2Q2VGG MEKANİK SALMASTRA B/Q2-Q2/Q2 Viton 43 N/A
$2,046.71 -%40 $1,228.03
LN CTX-45D-BQ2/Q2Q2VGG MEKANİK SALMASTRA B/Q2-Q2/Q2 Viton 45 N/A
$2,131.99 -%40 $1,279.19
LN CTX-48D-BQ2/Q2Q2VGG MEKANİK SALMASTRA B/Q2-Q2/Q2 Viton 48 N/A
$2,180.00 -%40 $1,308.00
LN CTX-53D-BQ2/Q2Q2VGG MEKANİK SALMASTRA B/Q2-Q2/Q2 Viton 53 N/A
Fiyat Teklifi Al
LN CTX-60D-BQ2/Q2Q2VGG MEKANİK SALMASTRA B/Q2-Q2Q2 Viton 60 N/A
$2,345.19 -%40 $1,407.11
LN CTX-65D-BQ2/Q2Q2VGG MEKANİK SALMASTRA B/Q2-Q2/Q2 Viton 65 N/A
$2,416.26 -%40 $1,449.76
LN CTX-70D-BQ2/Q2Q2VGG MEKANİK SALMASTRA B/Q2-Q2/Q2 Viton 70 N/A
$2,487.32 -%40 $1,492.39
LN CTX-75D-BQ2/Q2Q2VGG MEKANİK SALMASTRA B/Q2-Q2/Q2 Viton 75 N/A
Fiyat Teklifi Al
LN CTX-80D-BQ2/Q2Q2VGG MEKANİK SALMASTRA B/Q2-Q2/Q2 Viton 80 N/A
$2,586.82 -%40 $1,552.09
LN CTX-85D-BQ2/Q2Q2VGG MEKANİK SALMASTRA B/Q2-Q2/Q2 Viton 85 N/A
Fiyat Teklifi Al
LN CTX-90D-BQ2/Q2Q2VGG MEKANİK SALMASTRA B/Q2-Q2/Q2 Viton 90 N/A
$2,984.79 -%40 $1,790.87
LN CTX-25S-Q2Q2VGG MEKANİK SALMASTRA Q2/Q2 Viton 25 N/A
$781.73 -%40 $469.04
LN CTX-28S-Q2Q2VGG MEKANİK SALMASTRA Q2/Q2 Viton 28 N/A
$852.80 -%40 $511.68
LN CTX-30S-Q2Q2VGG MEKANİK SALMASTRA Q2/Q2 Viton 30 N/A
$994.93 -%40 $596.96
LN CTX-32S-Q2Q2VGG MEKANİK SALMASTRA Q2/Q2 Viton 32 N/A
$1,023.36 -%40 $614.02
LN CTX-33S-Q2Q2VGG MEKANİK SALMASTRA Q2/Q2 Viton 33 N/A
$1,023.36 -%40 $614.02
LN CTX-38S-Q2Q2VGG MEKANİK SALMASTRA Q2/Q2 Viton 38 N/A
$1,165.49 -%40 $699.29
LN CTX-40S-Q2Q2VGG MEKANİK SALMASTRA Q2/Q2 Viton 40 N/A
$1,222.34 -%40 $733.40
LN CTX-43S-Q2Q2VGG MEKANİK SALMASTRA Q2/Q2 Viton 43 N/A
$1,350.26 -%40 $810.16
LN CTX-45S-Q2Q2VGG MEKANİK SALMASTRA Q2Q/2 Viton 45 N/A
$1,392.90 -%40 $835.74
LN CTX-48S-Q2Q2VGG MEKANİK SALMASTRA Q2/Q2 Viton 48 N/A
$1,492.39 -%40 $895.43
LN CTX-50S-Q2Q2VGG MEKANİK SALMASTRA Q2/Q2 Viton 50 N/A
$1,549.25 -%40 $929.55
LN CTX-53S-Q2Q2VGG MEKANİK SALMASTRA Q2/Q2 Viton 53 N/A
Fiyat Teklifi Al
LN CTX-55S-Q2Q2VGG MEKANİK SALMASTRA Q2/Q2 Viton 55 N/A
$1,705.59 -%40 $1,023.35
LN CTX-60S-Q2Q2VGG MEKANİK SALMASTRA Q2/Q2 Viton 60 N/A
$1,819.30 -%40 $1,091.58
LN CTX-65S-Q2Q2VGG MEKANİK SALMASTRA Q2/Q2 Viton 65 N/A
$1,989.86 -%40 $1,193.92
LN CTX-75S-Q2Q2VGG MEKANİK SALMASTRA Q2/Q2 Viton 75 N/A
Fiyat Teklifi Al
LN CTX-80S-Q2Q2VGG MEKANİK SALMASTRA Q2/Q2 Viton 80 N/A
$2,416.26 -%40 $1,449.76
LN CTX-25S-Q1Q1VGG MEKANİK SALMASTRA Q1/Q1 Viton 25 N/A
$1,104.12 -%40 $662.47
LN CTX-30S-Q1Q1VGG MEKANİK SALMASTRA Q1/Q1 Viton 30 N/A
$1,186.24 -%40 $711.74
LN CTX-35S-Q1Q1VGG MEKANİK SALMASTRA Q1/Q1 Viton 35 N/A
$1,300.30 -%40 $780.18
LN CTX-40S-Q1Q1VGG MEKANİK SALMASTRA Q1/Q1 Viton 40 N/A
$1,514.74 -%40 $908.84
LN CTX-43S-Q1Q1VGG MEKANİK SALMASTRA Q1/Q1 Viton 43 N/A
$1,733.74 -%40 $1,040.24
LN CTX-45S-Q1Q1VGG MEKANİK SALMASTRA Q1/Q1 Viton 45 N/A
$1,735.26 -%40 $1,041.16
LN CTX-48S-Q1Q1VGG MEKANİK SALMASTRA Q1/Q1 Viton 48 N/A
$1,824.99 -%40 $1,094.99
LN CTX-50S-Q1Q1VGG MEKANİK SALMASTRA Q1Q/1 Viton 50 N/A
$1,964.90 -%40 $1,178.94
LN CTX-55S-Q1Q1VGG MEKANİK SALMASTRA Q1/Q1 Viton 55 N/A
$1,977.07 -%40 $1,186.24
LN CTX-25D-AQ1/Q1Q1VGG MEKANİK SALMASTRA A/Q1-Q1Q1 Viton 25 N/A
$1,361.13 -%40 $816.68
LN CTX-30D-AQ1/Q1Q1VGG MEKANİK SALMASTRA A/Q1-Q1/Q1 Viton 30 N/A
$1,493.45 -%40 $896.07
LN CTX-35D-AQ1/Q1Q1VGG MEKANİK SALMASTRA A/Q1-Q1/Q1 Viton 35 N/A
$1,660.74 -%40 $996.44
LN CTX-40D-AQ1/Q1Q1VGG MEKANİK SALMASTRA A/Q1-Q1/Q1 Viton 40 N/A
$1,925.36 -%40 $1,155.22
LN CTX-43D-AQ1/Q1Q1VGG MEKANİK SALMASTRA A/Q1-Q1/Q1 Viton 43 N/A
$2,174.77 -%40 $1,304.86
LN CTX-45D-AQ1/Q1Q1VGG MEKANİK SALMASTRA A/Q1-Q1/Q1 Viton 45 N/A
$2,196.07 -%40 $1,317.64
LN CTX-48D-AQ1/Q1Q1VGG MEKANİK SALMASTRA A/Q1-Q1/Q1 Viton 48 N/A
$2,433.31 -%40 $1,459.99
LN CTX-50D-AQ1/Q1Q1VGG MEKANİK SALMASTRA A/Q1-Q1/Q1 Viton 50 N/A
$2,477.42 -%40 $1,486.45
LN CTX-55D-AQ1/Q1Q1VGG MEKANİK SALMASTRA A/Q1-Q1/Q1 Viton 55 N/A
$2,541.29 -%40 $1,524.77
LN CTX-60D-AQ1/Q1Q1VGG MEKANİK SALMASTRA A/Q1-Q1/Q1 Viton 60 N/A
$2,805.91 -%40 $1,683.55
LN CTX-65D-AQ1/Q1Q1VGG MEKANİK SALMASTRA A/Q1-Q1/Q1 Viton 65 N/A
$3,005.14 -%40 $1,803.08
LN CTX-53D-AQ1/Q1Q1VGG MEKANİK SALMASTRA A/Q1-Q1/Q1 Viton 53 N/A
Fiyat Teklifi Al
LN CTX-53S-Q1Q1VGG MEKANİK SALMASTRA Q1/Q1 Viton 53 N/A
Fiyat Teklifi Al
LN CTX-75D-AQ1/Q1Q1VGG MEKANİK SALMASTRA A/Q1-Q1Q1 Viton 75 N/A
Fiyat Teklifi Al
LN CTX-75S-Q1Q1VGG MEKANİK SALMASTRA Q1/Q1 Viton 75 N/A
Fiyat Teklifi Al
LN CTX-80D-AQ1/Q1Q1VGG MEKANİK SALMASTRA A/Q1-Q1Q1 Viton 80 N/A
Fiyat Teklifi Al

Ürün Açıklaması

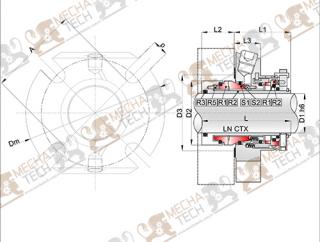

D1 D3 D2 Dm A L L1 L2 L3 p
(mm) min max
25 44 51,5 43 105 62 86,5 53,4 33,1 25,4 13,2
28 47 52 46 105 62 86,5 53,4 33,1 25,4 13,2
30 49 56 48 106 65 86,5 53,4 33,1 25,4 13,2
32 51 57 49,8 108 67 86,5 53,4 33,1 25,4 13,2
33 51 57 49,8 108 67 86,5 53,4 33,1 25,4 13,2
35 54 61,5 53 113 70 86,5 53,4 33,1 25,4 13,2
38 57 66 56 123 75 86,5 53,4 33,1 25,4 13,2
40 59 68 58 123 75 86,5 53,4 33,1 25,4 14,2
42 61,5 69 60,5 133 80 86,5 53,4 33,1 25,4 14,2
43 61,5 70,5 60,5 133 80 86,5 53,4 33,1 25,4 14,2
45 64 73 62,5 138 81 86,5 53,4 33,1 25,4 14,2
48 67 75 65,6 138 84 86,5 53,4 33,1 25,4 14,2
50 69 78 68 148 87 86,5 53,4 33,1 25,4 14,2
53 73 87 72 148 97 86,5 53,4 33,1 25,4 18
55 74 83 73 148 90 86,5 53,4 33,1 25,4 18
60 79 91 78 157 102 86,5 53,4 33,1 25,4 18
65 85,7 98,5 84,8 163 109 86,5 53,4 33,1 25,4 18
70 95 108 93 178 118 86,5 53,4 33,1 25,4 18
75 102 118 100 190 129 108 63,9 44,1 28 18
80 108 124 106 196 135 108 63,9 44,1 28 18
85 111 128 110 198 139 108 63,9 44,1 28 22
90 118 135 116 205 145 108 63,9 44,1 28 22
95 121 138 119 208 148 108 63,9 44,1

Tasarım Özellikleri

Tasarım Özellikleri / Design Features

  • Kartuş tip çift salmastra.
  • Catridge  double seal.
  • Balanslı , dönme yönüne bağımsız.
  • Balanced, independent direction of rotation.
  • LN CTXD Burgmann®  Cartex muadilidir.
  • LN CTXD  is replacement of Burgmann ® Cartex

Parça Tanımları

Parça ve Malzeme listesi /Part and Material List

  • S1: Sabit Yüzeyi/Stationary Face:Q1,Q2,B,A
  • S2:Oring/Oring:P,V,E,K
  • S3:Flanş Plakası/Cover Plate: G,F
  • S4:Yay/Spring:G,F,M
  • S5:Pim/Pin:F,G
  • S6:Setskur/Set Screw:G,F
  • S7:Conta/Gasket:T
  • R1: Döner Yüzeyi/Rotary Face:Q1,Q2
  • R2:Burç/Shaft Sleeve:G,F
  • R3:Oring/OringP,V,E,K
  • R5:Pim/Pin:G,F

Çalışma Limitleri

LN CTXD Mekanik Salmastra/Mechanical Seal

Teknik Değerleri/Technical Parameters

  • Sıcaklık:-40℃~220℃
  • Basınç:≤2,0 Mpa
  • Çevresel Hız:≤23m/s
  • Tempreture:-40℃~220℃
  • Pressure:≤ 2,0 Mpa
  • Speed:≤23m/s
