Ürün Açıklaması

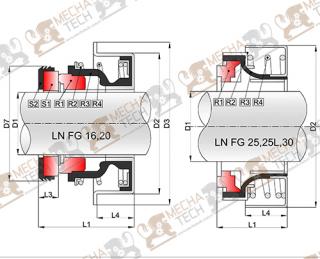

| Model | d1 | D7 | D2 | D3 | L1 | L2 | L3 | L4 |
| (mm) | ||||||||
| LN FG-15 | 15 | 28,4 | 36,5 | 40 | 20 | 6,5 | 5 | 8,5 |
| LN FG-16 | 16 | 29,5 | 36,5 | 42 | 22,8 | 7,8 | 5 | 10 |
| LN FG-16A | 16 | 29,5 | 36,5 | 40 | 22,5 | 9 | 5 | 8,5 |
| LN FG-20 | 20 | 35 | 40 | 44 | 20,5 | 6,9 | 5 | 8,6 |
| LN FG-25 | 25 | \ | 47 | \ | 20,3 | 5,3 | \ | 15 |
| LN FG-25L | 25 | \ | 52 | \ | 22,8 | 10,8 | \ | 12 |
| LN FG-30 | 30 | \ | 52 | \ | 22 | 6 | \ | 16 |
Tasarım Özellikleri
Tasarım Özellikleri
- Mini su pompalarında kullanılır
- Used in mini-water pumps
- Otomobil motor soğutma su pompasında kullanılır.
- Used in automobile engine cooling water pump
Parça Tanımları
Parça ve Malzeme listesi /Part and Material List
- S1:Sabit Yüzeyi/Stationary Seat Face: V,Q2,Q1
- S2:Kep/Cup:P,V,E
- R1: Döner Yüzeyi/Rotary Face:B,B5,Q2,Q1
- R2:Yay Bileziği/Spring Collar:F,G
- R3: Elastomerik Körük/Elastomeric Bellow:P,V,E
- R4:Yay/Spring:F,G
Çalışma Limitleri

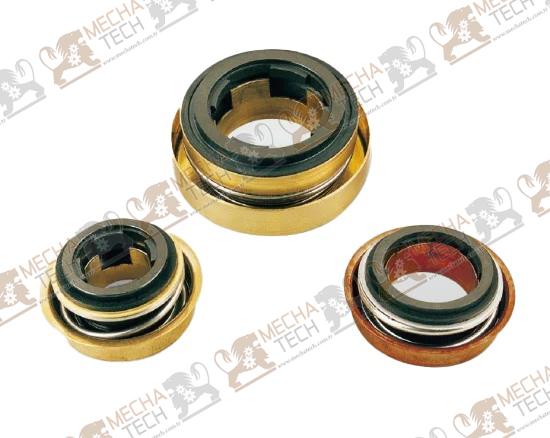

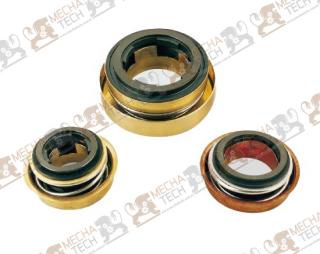

LN FG Mekanik Salmastra/Mechanical Seal
Teknik Değerleri/Technical Parameters
- Sıcaklık:-20℃~200℃
- Basınç:≤0,6Mpa
- Çevresel Hız:≤10m/s
- Tempreture:-20℃~200℃
- Pressure:≤0,6Mpa
- Speed:≤10m/s
