LN WB2

LN WB2

LN WB2

Beğen

500TL ve üzeri kargo bedava

Malzeme Adı	Türü	-	-	-	-	Fiyat

Ürün Açıklaması

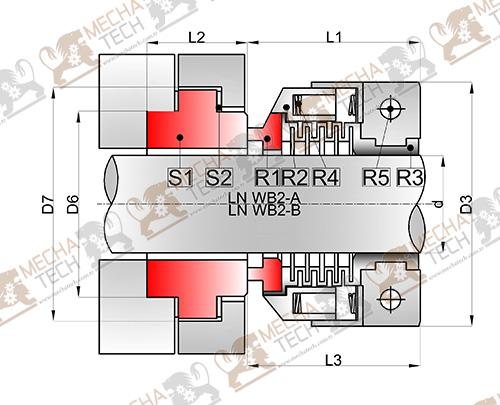

LN WB2 Dimensions(mm)							LN WB2 Dimensions(Inches)
d	D3	D6	D7	L1	L3	L2	d	D3	D6	D7	L1	L3	L2
25	60	47	60	42	45	27	1,000	60	42,86	54	42	45	17,5
30	67	53	67	42	45	27	1,125	67	46,03	60	42	45	27
32	69	50,7	64	42	45	27	1,250	69	50,8	65	42	45	27
35	72	57	70	42	45	27	1,375	72	53,98	68	42	45	27
40	78	62	76	42	45	26	1,500	76	57,15	71	42	45	27
45	84	67	82	44	46	27	1,625	80	63,5	78	42	45	27
50	88	72	86	46	46	27	1,750	84	66,68	81	44	46	27
55	95	77	90	46	46	27	1,875	86	69,85	84	44	46	27
60	100	82	95	46	46	27	2,000	90	73,03	87	46	46	27
65	105	87	100	46	46	27	2,125	95	79,38	97	46	46	33,5
							2,250	98	82,55	100	46	46	33,5
							2,375	100	85,73	103	46	46	33,5

Tasarım Özellikleri

Tasarım Özellikleri / Design Features

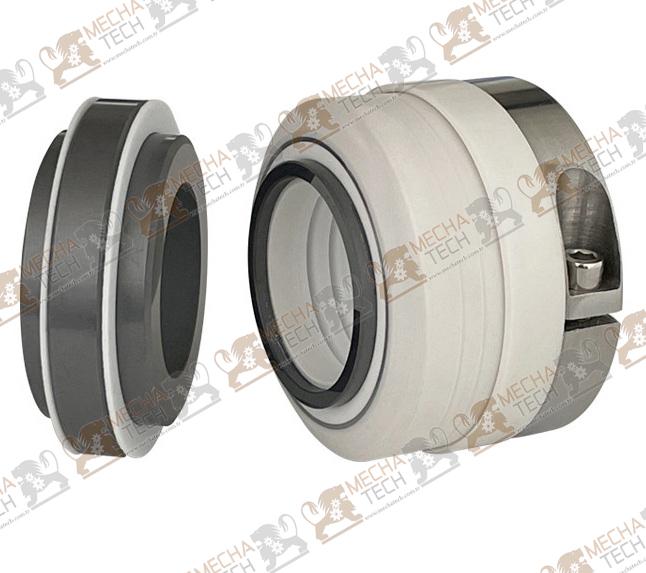

Teflon körüklü dıştan montaj tip salmastra
PTFE bellow type,externally mounted seal
Balansız , dönme yönüne bağımsız
Unbalanced, independent direction of rotation

LN WB2 Crane® WB2 muadilidir.
LN WB2 is replacement of Crane ® WB2

Parça Tanımları

Parça ve Malzeme listesi /Part and Material List

S1:Sabit Yüzeyi/Stationary Seat Face:V,Q2,Q1
S2:Oring/oring:T
R1: Döner Yüzeyi/Rotary Face:Y1,Y2,Q2,Q1,B
R2:Kovan/Retainer:T,Y1,Y2
R3: Oring/oring:T
R4:Yay/Spring:F,G,M
R5:Kelepçe/Clamp:G,F

Çalışma Limitleri

LN WB2 Mekanik Salmastra/Mechanical Seal

Teknik Değerleri/Technical Parameters

Sıcaklık:-30℃~120℃
Basınç:≤0,5 Mpa
Çevresel Hız:≤10m/s
Tempreture:-30℃~120℃
Pressure:≤0,5 Mpa
Speed:≤10m/s
