Ürün Açıklaması
| d | d | D7 | D6 | D3 | L3 | L4 |
| (Inch) | (mm) | |||||
| 0,5 | 12 | 25,4 | 19,05 | 23,8 | 30,16 | 7,93 |
| 14 | 31,75 | 23,8 | 27,76 | 33,32 | 10,28 | |
| 0,625 | 16 | 31,75 | 23,8 | 27,76 | 33,32 | 10,28 |
| 0,75 | 18 | 34,93 | 26,98 | 30,94 | 33,32 | 10,28 |
| 20 | 38,1 | 30,15 | 34,11 | 34,93 | 10,28 | |
| 0,875 | 22 | 38,1 | 30,15 | 34,11 | 34,93 | 10,28 |
| 24 | 41,28 | 33,32 | 38,1 | 39,67 | 11,1 | |
| 1 | 25 | 41,28 | 33,32 | 38,1 | 39,67 | 11,1 |
| 1,125 | 28 | 44,44 | 36,5 | 41,28 | 41,28 | 11,1 |
| 30 | 47,63 | 37,9 | 46,02 | 41,28 | 11,1 | |
| 1,25 | 32 | 47,63 | 37,9 | 46,02 | 41,28 | 11,1 |
| 33 | 50,8 | 42,84 | 48,68 | 42,85 | 11 | |
| 1,375 | 35 | 50,8 | 42,84 | 48,68 | 42,85 | 11 |
| 1,5 | 38 | 53,98 | 46,05 | 51,85 | 42,85 | 11 |
| 1,625 | 40 | 60,38 | 50,8 | 58,1 | 50,8 | 12,7 |
| 43 | 63,5 | 53,97 | 61,27 | 50,8 | 12,7 | |
| 1,75 | 45 | 63,5 | 53,97 | 61,27 | 50,8 | 12,7 |
| 1,875 | 48 | 66,68 | 57,15 | 64,44 | 53,98 | 12,7 |
| 48 | 69,85 | 60,32 | 67,21 | 53,98 | 12,7 | |
| 2 | 50 | 69,85 | 60,32 | 67,21 | 53,98 | 12,7 |
| 2,125 | 53 | 76,2 | 60,32 | 72,02 | 60,33 | 14,28 |
| 2,25 | 55 | 79,38 | 61,9 | 75,3 | 60,33 | 14,28 |
| 2,375 | 60 | 82,55 | 67,39 | 78,3 | 63,5 | 14,28 |
| 2,5 | 63 | 85,73 | 68,25 | 81,54 | 63,5 | 14,28 |
| 2,625 | 65 | 85,73 | 71,24 | 86,22 | 69,85 | 15,9 |
| 2,75 | 70 | 88,9 | 74,6 | 89,4 | 73,03 | 15,9 |
| 2,875 | 73 | 95,25 | 77,77 | 92,57 | 73,03 | 15,9 |
| 3 | 75 | 98,43 | 80,95 | 95,75 | 73,03 | 15,9 |
Tasarım Özellikleri
Tasarım Özellikleri / Design Features
- Diyaframlı, düz yaylı tip salmastra
- Diaphragm type, parallel spring seal
- Balansız, dönme yönüne bağımsız
- Unbalanced, independent direction of rotation
- Crane® Type1(US) muadilidir.
- Replacement of Crane® Type 1(US)

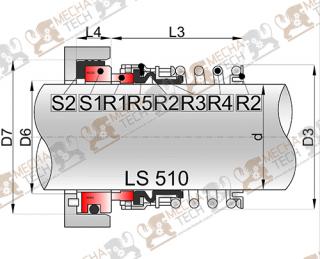

Parça Tanımları
Parça ve Malzeme listesi /Part and Material List
- S1:Sabit Yüzeyi/Stationary Seat Face: V,Q2,U1,Q1
- S2:Kep/Cup:P,V,E
- R1: Döner Yüzeyi/Rotary Face:B,A,Q2,Q1,U1
- R2:Kovan/Retainer:F,G
- R3: Diyafram/Diaphragm:P,V,E
- R4:Yay/Spring:F,G
- R5:Pul/Plate:F,G
Çalışma Limitleri

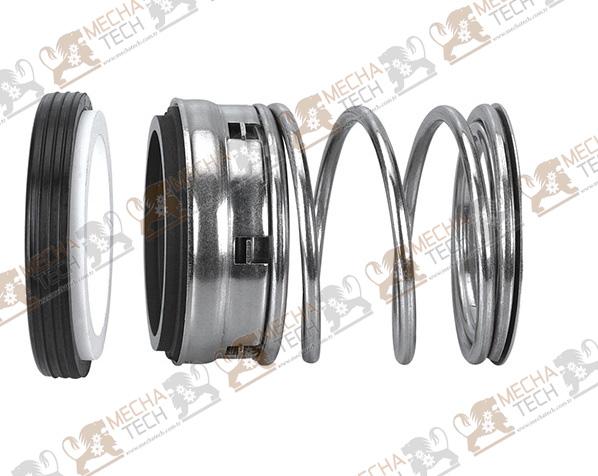

LS 510 Mekanik Salmastra/Mechanical Seal
Teknik Değerleri/Technical Parameters
- Sıcaklık:-30℃~200℃
- Basınç:≤1,8Mpa
- Çevresel Hız:≤12m/s
- Tempreture:-30℃~200℃
- Pressure:≤1,8Mpa
- Speed:≤12m/s
